ELKOEP Spínač USS-03 max. 250 V

ELKOEP Spínač USS-03 max. 250 V

Značka
ELKO EP
Kód ELFETEX
10.038.637
EAN
8595188124645
Kód výrobce
8595188124645

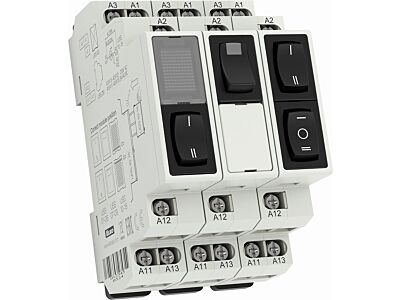

Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

Používají se pro spínání, ovládání a signalizaci pomocných i silových obvodů. POPIS Nové inovativní řešení původních ovládacích a signalizačních modulů OS. USS - “Udělej si sám” = do základního modulu lze “nacvaknout” různé typy spínacích a signalizačních jednotek. Jednotky se dodávají samostatně, jednotlivé konfigurace si provádí uživatel a jsou měnitelné i do budoucna. Do jednoho modulu lze osadit až 2 pozice jednotek, což vede k úspoře místa v rozvaděči (např. 2x přepínač, 2x signálku nebo jejich kombinaci). Spínače, přepínače, tlačítka – mají nízký zdvih a velkoplošný hmatník, svým provedením a spínacím mechanismem splňují vysoké nároky na četnost spínání a kvalitu kontaktů. Spínače s doutnavkou – zahrnují v jedné jednotce spínač i signalizaci, která je řešena doutnavkou v kolébce spínače. Je možno ji zapojit pro trvalou indikaci nebo přerušovanou právě kontaktem spínače. Signálka trvalé svítící/ blikající – vysokou svítivost zajišťuje SMD LED dioda, která rovnoměrně prosvětluje svou barvou celou plochu čiré signálky. Typy jednotek: USS-ZM: Základní modul (krabička se svorkami a kontakty) USS-00: Záslepka pro neobsazené pozice v modulu USS USS-01: Spínač USS-02: Přepínač USS-03: Přepínač se střední polohou USS-04: Spínač + tlačítko se střední polohou USS-05: Přepínací tlačítko se střední polohou USS-06/R: Tlačítko rozpínací USS-06/S: Tlačítko spínací USS-07: Spínač s doutnavkou (červená) USS-08: Spínač s doutnavkou (zelená) USS-09: Spínač s doutnavkou (žlutá) USS-10: Signální LED (červená) USS-11: Signální LED (zelená) USS-12: Signální LED (žlutá) USS-13: Signální LED (bílá) USS-14: Signální LED blikající (červená) USS-15: Signální LED (modrá) TECHNICKÉ PARAMETRY Jmenovitý proud/napětí: USS-01, USS-03, USS-04, USS-05: 6 A/250 V AC USS-02, USS-06/S, USS-06/R: 8 A / 250 V AC USS-07, USS-08, USS-09: 8 A / 250 V AC napájecí napětí signálek AC 250 V (A1-A2) nebo AC/DC 24 V (A1-A3) výstupní napětí AC 12 V třmenové svorky, šroub M3 kombinovaná hlava, pozidrive 1 v provedení 1-MODUL, upevnění na DIN lištu
  • Značka ELKO EP
Tlačítka na DIN lištu
  • Počet přepínacích kontaktů 1
  • Spínací proud 6 A
  • Spínací napětí 250 V
  • Druh napětí AC
  • Barva kaloty Nehodící se
  • Světelný zdroj Nehodící se
  • Patice světelného zdroje Nehodící se
  • Max. výkon světelného zdroje 300 W
  • Barva tlačítka Černá
  • Šířka vyjádřená počtem modulárních jednotek 1
  • Montážní hloubka 16 mm
  • Stupeň krytí (IP) IP20
