Kód ELFETEX
10.092.911

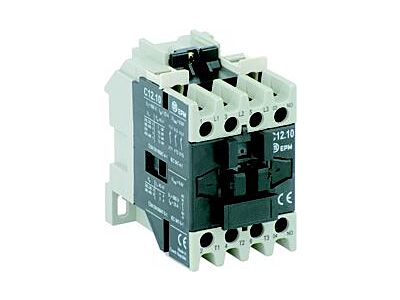

EP MODŘANY Stykač C12.10 220-230VAC
Recyklační poplatek vč. DPH
0,73 Kč
Informace o produktu
Technické parametry: stykač 3-pólový, 5,5 kW
Impulzní výdržné napětí Uimp [kV] | 8 |
Údaje pro hlavní obvody: | |
---|---|
počet hl. kontaktů NO | 3 |
počet hl. kontaktů NC | 0 |
Jmenovité izolační napětí Ui [V] | 690 |
Jmenovitý tepelný proud [A] | 32 |
Jmenovitý pracovní proud Ie [A] v AC-1 pro 380..400 V | 25 |
Jmenovitý pracovní proud Ie [A] v AC-3 pro 400 V | 12 |
Jmenovitý pracovní proud Ie [A] v AC-4 pro 380..400 V | 5,6 |
Jmenovitý pracovní proud Ie [A] v DC-1 pro 220 V | 25 |
Jmenovitý pracovní proud Ie [A] v DC-3 pro 220 V | 12 |
Jmenovitý pracovní proud Ie [A] v DC-5 pro 220 V | 8 |
Max. výkon spínaného motoru v AC-3 [kW] pro 220-230 V | 3 |
Max. výkon spínaného motoru v AC-3 [kW] pro 380-400 V | 5,5 |
Max. výkon spínaného motoru v AC-3 [kW] pro 500 V | 7,5 |
Max. výkon spínaného motoru v AC-3 [kW] pro 660-690 V | 7,5 |
Max. výkon spínaného motoru v AC-4 [kW] pro 400 V | 2,5 |
Max. výkon spínaného motoru v AC-4 [kW] pro 500 V | 3 |
připojitelný vodič tuhý / slaněný [mm2] | 1-4 / 1-2,5 |
Údaje pro pomocné obvody | |
počet pomocných. kontaktů NO | 1 |
počet pomocných. kontaktů NC | 0 |
Jmenovité izolační napětí Ui [V] | 690 |
připojitelný vodič tuhý / slaněný [mm2] | 1-4 |
Ovládání | |
ovládací napětí [V] | 220-230 |
ovládací frevkence [Hz] | 50 |
Záběrový příkon cívky [VA;W] | 60 |
Trvalý příkon cívky [VA;W] | 10,5 / 3,9 |
Ostatní údaje přístroje | |
Typ připojení hlavního obvodu: Šroubový třmen |
|
Rozměry šířka | 45 |
Rozměry výška | 78,5 |
Rozměry hloubka | 73 |
Hmotnost [kg] | 0,31 |
- Značka EP MODŘANY
Výkonové stykače pro střídavý proud
- Typ napětí pro ovládání AC
- Jmen.provoz.proud Ie AC1, 400V 12 A
- Počet pomocných spín.kontaktů 1
- Typ připojení hlavního obvodu Šroubový třmen
- Počet hlavních spín.kontaktů 3
