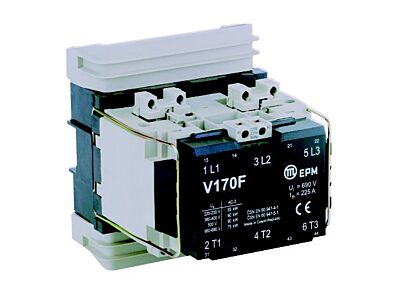

EP MODŘANY Stykač V170F 220-230VAC

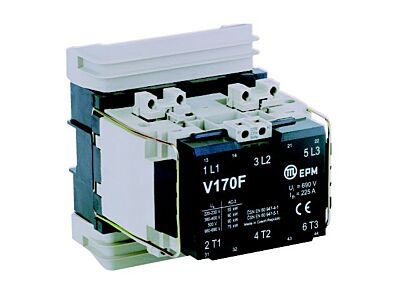

main product photo
Obrázek je pouze ilustrativní.

EP MODŘANY Stykač V170F 220-230VAC

Značka
EP MODŘANY
Kód ELFETEX
10.034.659
EAN
8590206717670
Kód výrobce
111186867300
Recyklační poplatek vč. DPH
11,43 Kč
Přidat k porovnání

Informace o produktu

Informace o produktu

Popis:

Stykače jsou osazeny čtyřmi pomocnými kontakty. Zvlýštností konstrukce stykače je mechanizmus s protisměrným pohybem kotvy elektromagnetu a nosiče pomocných kontaktů. Toto řešení má příznivý vliv na seismickou odolnost a snižuje rázy při přískoku a odpadu stykače.

Technické parametry:

Impulzní výdržné napětí Uimp [kV] 8
Údaje pro hlavní obvody:
počet hl. kontaktů NO 3
počet hl. kontaktů NC 0
Jmenovité izolační napětí Ui [V] 1000
Jmenovitý tepelný proud [A]  225
Jmenovitý pracovní proud Ie [A] v AC-1 pro 380..400 V 200
Jmenovitý pracovní proud Ie [A] v AC-3 pro 400 V 170
Jmenovitý pracovní proud Ie [A] v AC-4 pro 380..400 V 50
Jmenovitý pracovní proud Ie [A] v DC-1 pro 220 V 170
Jmenovitý pracovní proud Ie [A] v DC-3 pro 220 V 100
Jmenovitý pracovní proud Ie [A] v DC-5 pro 220 V 63
Max. výkon spínaného motoru v AC-3 [kW] pro 220-230 V 55
Max. výkon spínaného motoru v AC-3 [kW] pro 380-400 V 90
Max. výkon spínaného motoru v AC-3 [kW] pro 500 V 90
Max. výkon spínaného motoru v AC-3 [kW] pro 660-690 V  75
Max. výkon spínaného motoru v AC-4 [kW] pro 400 V  25
Max. výkon spínaného motoru v AC-4 [kW] pro 500 V  30
připojitelný vodič tuhý / slaněný [mm2] 70-150
Údaje pro pomocné obvody
počet pomocných. kontaktů NO 2
počet pomocných. kontaktů NC 2
připojitelný vodič tuhý / slaněný  [mm2] 1-2,5
Ovládání
ovládací napětí [V] 220-230
ovládací frevkence [Hz] 50
Ostatní údaje přístroje
Rozměry šířka 148
Rozměry výška 179
Rozměry hloubka 178,5
Hmotnost [kg] 3,869
Krytí IP20
  • Značka EP MODŘANY
Výkonové stykače pro střídavý proud
  • Typ napětí pro ovládání AC
  • Jmen.provoz.proud Ie AC1, 400V 170 A
  • Typ připojení hlavního obvodu Šroubový třmen
  • Počet hlavních spín.kontaktů 3
