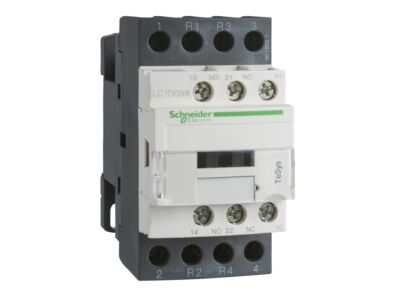

SCHNEIDER Stykač LC1D258E7 48VAC

SCHNEIDER Stykač LC1D258E7 48VAC

Značka
SCHNEIDER ELECTRIC
Kód ELFETEX
10.033.572
EAN
3389110250374
Kód výrobce
LC1D258E7
Recyklační poplatek vč. DPH
0,52 Kč
Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

TeSys D stykač, 4p(2Z+2V), AC-1, <= 440 V 40A, 48 V AC cívka. řada: TeSys - označení výrobku: TeSys D - typ produktu nebo součásti: stykač - označení přístroje: LC1D - použití stykače: odporová zátěž - kategorie použití: AC-1 - popis pólů: 4P - složení kontaktů: 2 Z + 2 V - [Ue] jmenovité pracovní napětí: <= 300 V DC pro výkonový obvod, <= 690 V AC 25...400 Hz pro výkonový obvod - složení pomocného kontaktu: 1 Z + 1 V - kategorie přepětí: III - [Ith] jmenovitý tepelný proud: 40 A při <= 60 °C pro výkonový obvod, 10 A při <= 60 °C pro signalizační obvod - Irms jmen.zapínací proud: 140 A AC pro signalizační obvod podle IEC 60947-5-1, 250 A DC pro signalizační obvod podle IEC 60947-5-1, 450 A při 440 V pro výkonový obvod podle IEC 60947 - [Icw] jmenovitý krátkodobý výdržný proud: 140 A 100 ms signalizační obvod, 50 A <= 40 °C 10 min výkonový obvod, 120 A <= 40 °C 1 min výkonový obvod, 120 A 500 ms signalizační obvod, 240 A <= 40 °C 10 s výkonový obvod, 380 A <= 40 °C 1 s výkonový obvod, 100 A 1 s signalizační obvod - jmenovitý proud pojistky: 40 A gG při <= 690 V koordinace typ 2 pro výkonový obvod, 10 A gG pro signalizační obvod podle IEC 60947-5-1, 63 A gG při <= 690 V koordinace typ 1 pro výkonový obvod - [Ui] jmenovité izolační napětí: 690 V pro výkonový obvod podle IEC 60947-4-1, 600 V pro výkonový obvod certifikace UL, 690 V pro signalizační obvod podle IEC 60947-1, 600 V pro signalizační obvod certifikace CSA, 600 V pro signalizační obvod certifikace UL, 600 V pro výkonový obvod certifikace CSA - ochraný kryt: ano - montážní držák: deska, lišta - standardy: CSA C22.2 č. 14, EN 60947-4-1, IEC 60947-4-1, IEC 60947-5-1, EN 60947-5-1, UL 508 - certifikace výrobku: RINA, CSA, UL, BV, DNV, gL, GOST, LROS (Lloyds register of shipping), CCC - připojení - svorky: výkonový obvod : konektor 1 kabel(y) 2,5...10 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 2,5...10 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 2,5...10 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: pevný - ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 2,5...16 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 2,5...10 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: pevný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 2,5...16 mm² - tuhost kabelu: pevný - ne kabelová koncovka - kroutící moment: výkonový obvod : 1,8 N.m - na konektor - pomocí šroubováku plochý Ø 6 mm, ovládací obvod : 1,7 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2, ovládací obvod : 1,7 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm, výkonový obvod : 1,8 N.m - na konektor - pomocí šroubováku Philips č. 2 - provozní doba: 4...19 ms vypínání, 12...22 ms spínání - úroveň bezpečnosti a spolehlivosti: B10d = 1369863 cyklu stykač s jmenovitým zatížením podle EN/ISO 13849-1, B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1 - mechanická životnost: 15 Mcyklů.
  • Značka SCHNEIDER ELECTRIC
Výkonové stykače pro střídavý proud
  • Jmen. napájecí napětí AC 50Hz 48 - 48 V
  • Jmen. napájecí napětí AC 60Hz 48 - 48 V
  • Typ napětí pro ovládání AC
  • Jmen.provoz.proud Ie AC1, 400V 40 A
  • Počet pomocných spín.kontaktů 1
  • Počet pomocných rozp.kontaktů 1
  • Typ připojení hlavního obvodu Šroubová svorka
  • Počet hlavních rozpín.kontaktů 2
  • Počet hlavních spín.kontaktů 2
