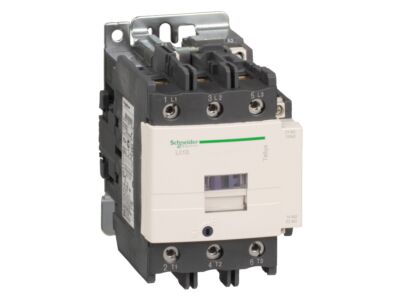

SCHNEIDER Stykač LC1D95P7 230VAC

TeSys D stykač, 3p(3Z), AC-3, <= 440 V 95A, 230 V AC cívka. řada: TeSys - označení výrobku: TeSys D - typ produktu nebo součásti: stykač - označení přístroje: LC1D - použití stykače: ovládání motoru, odporová zátěž - kategorie použití: AC-3, AC-1, AC-4 - popis pólů: 3P - složení kontaktů: 3 Z - [Ue] jmenovité pracovní napětí: <= 300 V DC 25...400 Hz pro výkonový obvod, <= 1000 V AC pro výkonový obvod - [Ie] jmenovitý pracovní proud: 125 A (<= 60 °C) při <= 440 V AC AC-1 pro výkonový obvod, 95 A (<= 60 °C) při <= 440 V AC AC-3 pro výkonový obvod - výkon motoru (hp): 15 hp při 230/240 V AC 50/60 Hz pro 1 fáze motory, 60 hp při 460/480 V AC 50/60 Hz pro 3fázový motory, 20 hp při 200/208 V AC 50/60 Hz pro 3 fáz. motory, 60 hp při 575/600 V AC 50/60 Hz pro 3fázový motory, 7,5 hp při 115 V AC 50/60 Hz pro 1 fáze motory, 25 hp při 230/240 V AC 50/60 Hz pro 3fázový motory - složení pomocného kontaktu: 1 Z + 1 V - kategorie přepětí: III - [Ith] jmenovitý tepelný proud: 10 A při <= 60 °C pro signalizační obvod, 125 A při <= 60 °C pro výkonový obvod - Irms jmen.zapínací proud: 140 A AC pro signalizační obvod podle IEC 60947-5-1, 250 A DC pro signalizační obvod podle IEC 60947-5-1, 1100 A při 440 V pro výkonový obvod podle IEC 60947 - [Icw] jmenovitý krátkodobý výdržný proud: 100 A 1 s signalizační obvod, 140 A 100 ms signalizační obvod, 1100 A <= 40 °C 1 s výkonový obvod, 120 A 500 ms signalizační obvod, 135 A <= 40 °C 10 min výkonový obvod, 400 A <= 40 °C 1 min výkonový obvod, 800 A <= 40 °C 10 s výkonový obvod - jmenovitý proud pojistky: 10 A gG pro signalizační obvod podle IEC 60947-5-1, 200 A gG při <= 690 V koordinace typ 1 pro výkonový obvod, 160 A gG při <= 690 V koordinace typ 2 pro výkonový obvod - [Ui] jmenovité izolační napětí: 1000 V pro výkonový obvod podle IEC 60947-4-1, 600 V pro výkonový obvod certifikace CSA, 600 V pro výkonový obvod certifikace UL, 690 V pro signalizační obvod podle IEC 60947-1, 600 V pro signalizační obvod certifikace CSA, 600 V pro signalizační obvod certifikace UL - elektrická životnost: 1,3 mil. cyklu 125 A AC-1 při Ue <= 440 V, 1,2 mil. cyklu 95 A AC-3 při Ue <= 440 V - ztrátový výkon na pól: 12,5 W AC-1, 7,2 W AC-3 - ochraný kryt: ano - montážní držák: lišta, deska - standardy: EN 60947-5-1, IEC 60947-5-1, CSA C22.2 č. 14, EN 60947-4-1, IEC 60947-4-1, UL 508 - certifikace výrobku: LROS (Lloyds register of shipping), RINA, DNV, GOST, CCC, BV, gL - připojení - svorky: ovládací obvod : šroubové svorky 1 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 4...50 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 4...25 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 4...25 mm² - tuhost kabelu: pevný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: pevný - ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 4...50 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 4...50 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 4...16 mm² - tuhost kabelu: ohebný - ano kabelová koncovka - kroutící moment: ovládací obvod : 1,2 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2, ovládací obvod : 1,2 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm, výkonový obvod : 9 N.m - na konektor - pomocí šroubováku plochý Ø 6 až 8 mm, výkonový obvod : 9 N.m - na konektor šestihranný 4 mm - provozní doba: 20...35 ms spínání, 6...20 ms vypínání - úroveň bezpečnosti a spolehlivosti: B10d = 1369863 cyklu stykač s jmenovitým zatížením podle EN/ISO 13849-1, B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1 - mechanická životnost: 4 Mcyklů.
